Как изолировать трубопровод БАЗАЛЬТОВЫМИ ЦИЛИНДРАМИ ТЕХИЗОЛ

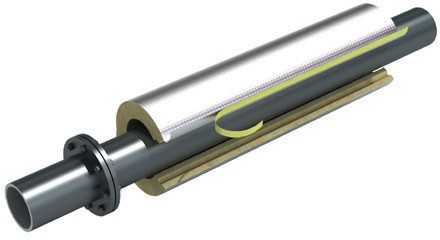

Монтаж начинают от фланцевого соединения. Целый цилиндр (состоящий из одного сегмента) устанавливается раскрытием сегмента и одеванием на трубу. При этом на горизонтальные трубы цилиндр устанавливается таким образом, чтобы стык продольного шва размещался ниже линии горизонта.
Если цилиндр кэширован фольгой, то продольный стык.
самоклеящимся нахлестом. На вертикальных участках трубопроводов следует устанавливать разгружающие устройства для предотвращения сползания теплоизоляции и покрытия с шагом 3600 мм.
ВАЖНО! Для трубопроводов ХВС и технологических трубопроводов ниже 19 °С следует применять только фольгированные цилиндры.

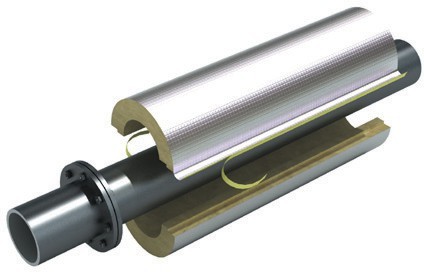

Цилиндры, состоящие из двух и более сегментов, устанавливаются на трубу по диаметру, плотно прижимая сегмент к сегменту. Продольные стыки размещают под углом к вертикальной оси окружности трубы. Сегменты, кэшированные фольгой, сначала проклеивают самоклеящимся нахлестом с одной стороны, надевают сегменты на трубу и после этого проклеивают стыке обратной стороны.
Сегменты рекомендуется устанавливать с разбежкой продольных стыков между собой при многослойной изоляции и между соседними цилиндрами. Стыки соседних фольгированных цилиндров проклеиваются алюминиевым скотчем.
ВАЖНО! Для трубопроводов с рабочей температурой свыше 200 °С в качестве опорных элементов, обеспечивающих механическую прочность и эксплуатационную надежность конструкции, устанавливаются опорные скобы или кольца.
При толщине изоляции до 80 мм на один элемент цилиндра, длиной от 300 до 1200 мм устанавливаются 2 ряда опорных скоб на расстоянии 100-150 мм от края. Три скоба устанавливаются в верхней части горизонтальной трубы под углом 45° между собой и одна скоба устанавливается снизу.

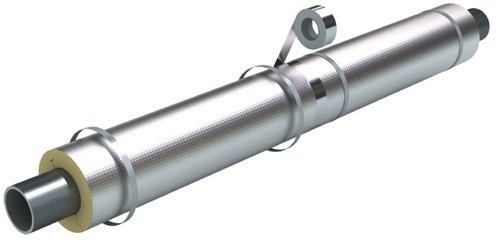

После установки цилиндров или сегментов их необходимо снять с помощью хомутов из металлической проволоки, оцинкованной проволоки, стальной или пластиковой ленты. Крок крепления для проволоки не более 300 мм, а для ленты – 600 мм.
Проволока фиксируется скруткой, а лента – бандажными пряжками.
