Инструкция по монтажу теплоизоляционных изделий на трубопровод:
Сегменты теплоизолирующие из пенополиуретана ППУ
Назначение изделий : Скорлупы из пенополиуретана (сегменты ППУ) предназначены для тепловой изоляции трубопроводов, трасс и инженерных коммуникаций разного типа назначения. Надземной, подземной, канальной и бесканальной прокладки в разных геологических условиях во всех климатических зонах с температурой транспортируемого агента от -50ºС до +130ºС.
Внешний вид изделий: Скорлупа (сегменты) ППУ производится методом литья. Готовое изделие в виде полого полого цилиндра для труб от Ø18 до Ø51 и от Ø51 до Ø630 в виде двух полуцилиндров с продольными и поперечными замками "шип-паз", длина изделий: 1 м.пог.
Тип и предназначение защитных покрытий:
Без покрытия - без покрытия изолируемые участки труб расположены в помещениях, подвалах, в траншеях с защитным коробом, при отсутствии воздействия на изоляцию внешней среды и солнечного УФ излучения.
Пергамин – картон марки П-300, пропитанный нефтяными битумами для обеспечения водонепроницаемости – надежное защитное покрытие на сегментах для проходящих трубопроводов: в траншеях, проходных каналах, подземных коммуникациях, внутри подвальных и чердачных помещений. Пергамин П300 защищает от влаги и сырости, предотвращает гниение изоляции, появление грибка, увеличивает долговечность изоляции.
Фольгоизол ФГ (фольгопергамин) - надежное защитное фольгированное многослойное гидроизоляционное покрытие на сегментах для трубопроводов, проходящих на участках снаружи зданий и помещений (на улице). Увеличивает долговечность, срок службы изоляции за счет исключения влияния УФ, осадков и других агрессивных факторов внешней среды.
Монтаж изделий :
1. Технология проведения теплоизоляционных работ в трассовых условиях включает в себя проведение подготовительных работ, в том числе противокоррозионную обработку трубопровода раздел ДСТУ «Противокоррозионная обработка и тепловая изоляция»;* Применяют Грунт ГФ 021 и Сольвент или аналогичные средства.
2. Монтаж тепловой изоляции на промышленные трубопроводы осуществляется специализированной организацией, имеющей опыт проведения этих работ с соблюдением всех действующих технических нормативов. За нарушения, допущенные при монтаже скорлуп ППУ, повлекшие ухудшение их состояния (разрушения, деформации и т.п.), производитель ответственности не несет.
3.После проведения подготовительных работ перед началом монтажа скорлупы примеряют на трубопровод, при необходимости подгоняют по размеру с учетом геометрических особенностей трубы, теплоизолирующих изделий.
4.Монтаж необходимо начинать с установки теплоизоляции отвода, при имеющихся отводах на трассе;
5.Многократный монтаж скорлуп ППУ. Для обеспечения быстрого доступа к телу трубы в случае ее повреждения (возможен демонтаж изделий для устранения свищей, трещины, обратный монтаж), изделия монтируют на тело трубы с помощью бандажей из металлической, полипропиленовой, стеклотканевой и т.д. С обязательной изоляцией торцевых и продольных швов, примыканий термостойким алюминиевым скотчем!
6. Одноразовый монтаж скорлуп ППУ. Рекомендуем для участков трасс с температурой агента, транспортируемого от -15ºС до -50ºС (фреон и др. хладогенты) изделия монтируют на тело трубы с помощью полиуретанового клея для склеивания скорлуп ППУ. изоляцией торцевых и продольных швов, примыканий алюминиевым термостойким скотчем!
Стяжку и временную крепь скорлупы на трубопроводе проводят с помощью ремней со стягивающим храповым механизмом.
7. Один ряд сегментов располагают сверху и стыкуют по поперечным тепловым замкам. Остальные ряды сегментов располагают по нижней части трубопровода. Сегменты нижнего ряда, стыкующиеся по продольным замкам между собой и верхними сегментами, образуют в состоянии теплоизолирующую оболочку на трубопроводе. Расположение продольных стыков изоляции рекомендуется проводить по бокам на трубопроводе.
конька для защиты от попадания в шов влаги и солнечных лучей. Стяжку и фиксацию скорлупы на трубопроводе проводят с помощью бандажных креплений, хомутов, ремней со стягивающим механизмом.
8.Установку бандажей производят с помощью предназначенных для этого приспособлений (натяжным устройством), или вручную в соответствии с их технологическими инструкциями;9. Бандажи предназначены для фиксирования теплоизоляционной конструкции на теле трубы, предотвращают провисание, деформацию, гибку скорлуп под действием усадочной деформации. Ø159 – Ø630).10. Для гидроизоляции поперечных швов при надземной прокладке рекомендуется использовать бандажи шириной не менее 15 мм. При подземной прокладке и в местах, детрубопровод защищен от атмосферных осадков допускается использование узких бандажей, но не менее 10 мм.
11. Уложенные на трубу скорлупы стягивают крепежными хомутами (натяжными) бандажами (не менее 2-х на 1м.п.) до полного прилегания скорлуп друг к другу без перекосов. смыкание горизонтальных стыков сегментов. Тепловые замки, смыкаясь «шип-паз», должны обеспечивать плотное прилегание скорлуп по продольным швам без зазоров на продольных и поперечных швах.
11.При наличии стыковых зазоров свыше 10 мм. для заполнения использовать монтажную, теплоизоляционную пену в баллонах или крошку ППУ с клеем;12. Для фольгированных скорлуп после завершения монтажа обязательно проклеить места стыковки продольных и поперечных соединений фольгированным скотчем.

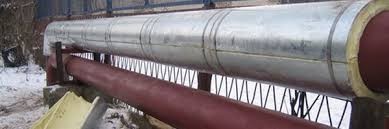

13. При теплоизоляции наружных участков трубопровода, пенополиуретан должен быть защищен как от воздействия прямого, так и отраженного солнечного света или ультрафиолетового излучения. Защитно-покровный слой используется также для механической защиты теплоизоляционного слоя. Выбор и устройство защитно-покровного слоя производят в соответствии с рекомендациями;14. При теплоизоляции трубопроводов, не подверженных воздействию УФ, внешней среды, прокладываемых в защищенных каналах, допускается покровный слой не предусматривать;15. Проведение работ во время дождя, тумана, снега и сильного ветра не допускается;
