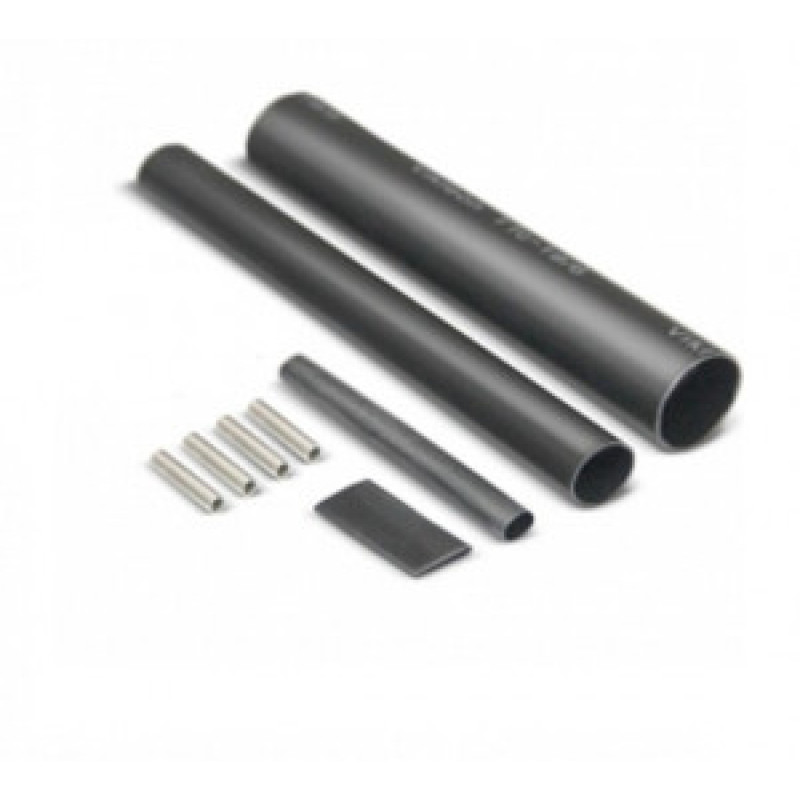

Комплект муфт для електричного кабелю, що самогріється, МТК-25-150-PL

Набори МТК-25-150-PL призначені для підключення
саморегульованих гріючих кабелів під теплоізоляцією. У наборах
застосовуються прості в монтажі термоусаджувальні трубки з термоплавким.
клеєм, що утворюють при нагріванні напівгнучку вологонепроникну оболонку
Пристосування інструмент
1. Лінійка метрична.
2. Ніж монтажний.
3. Шматочки.
4. Плоскогубці.
5. Повітряний термопістолет(фен).
6. Кримпер ручний для обтискання контактів
(пасатижі).
Послідовність монтажу
1.Позначити65 мм на першому кінці саморегулюючого кабелю
2.На д р е д а т ь і с ня т ь н а р о ж н ю о б о л о ч к у с к о н ц е в о г о в уч с т к а
саморегулюючого кабелю
3. Розплести екрануючу обплетення і скрутити її в джгут.
4. Розрізати та зняти напівпровідну матрицю. Чи не пошкодивши внутрішніх жили.
Обрізати одну з нагрівальних жил, як показано на рис.
5. Відрізати настановний електричний провід (мідний провід з перетином жил
не менше 1,5 мм2 (залежно від струмового навантаження), зачистити його, потім на
жили одягнути дві термозбіжні трубки3/1 довжиною50 мм.
6. Вставити сполучні гільзи жили електричного дроту та
саморегулюючого кабелю. Ручним кримпером обжати трубки.
Насунути на місця з'єднання жил термозбіжні трубки3/1 завдовжки
50 м. Усадити їх за допомогою повітряного термопістолета гарячим
повітрям
7. Надіти на саморегулюючий кабель термозбіжну.
трубку 12/4 довжиною 70 мм і посадити її за допомогою повітряного
термопістолета гарячим повітрям. На місці стиків обернути
чорним генетиком з обох боків
8. З'єднати заземлюючий провід з екрануючим обплетенням з
допомогою мідної трубки та обтиснути її
ручним крімпером. На кінцях термоусадки проклеїти стрічкою
герметик з обох боків.
9. Насунути чорну клейову термоусаджувану трубку 16/4
довжиною 150мм, щоб він повністю закривала місця
з'єднань та посадити її за допомогою повітряного термопістолета
гарячим повітрям. Нагрівати трубку необхідно з середини до
краям, щоб усередині не залишалося повітря.
